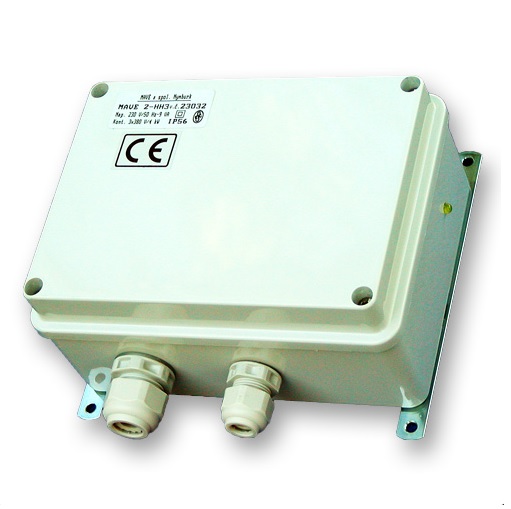

MAVE 2-HH2 snímání hladiny 230V

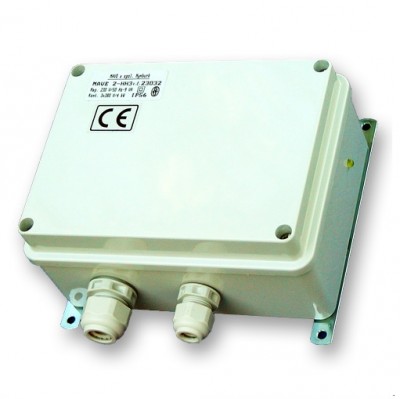

MAVE 2 HH3
nákres MAVE 2-HH3
Doprava zdarma ikonka
Doprava zdarma
1.359 Kč
Cena s DPH
Původní cena
1.673 Kč
Sleva
- 19 %
Ušetříte
314 Kč
Jednotka
ks
Recyklační poplatek
0 Kč
Značka
Chcete slevu pro registrované zákazníky?
Registrujte se nebo se přihlašte
Po registraci 1.332 Kč
i
Skladem
Kód produktu:
MAVE 2-HH2
Interní číslo:
Z1658

MAVE 2-HH2 snímání hladiny 230V

Montážní návod, popis činnosti a schéma zapojení

Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Nožem odřízněte velikostně odpovídající stupeň vývodek potřebných pro protažení kabelů (pro kabel ponorné sondy první stupeň pro průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelů ponorných sond zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 5, 6 (L, N). Kontakty stykače zapojte do okruhu napájení čerpadla.

Popis činnosti - automatické ovládání čerpadla:

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.

Schéma zapojení:

Schéma zapojení MAVE 2-HH3

Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:

  • svorka č. 1 – modrá
  • svorka č. 2 – žlutozelená nebo šedá
  • svorka č. 3 – hnědá nebo černá
  • svorka č. 4 – nezapojena
