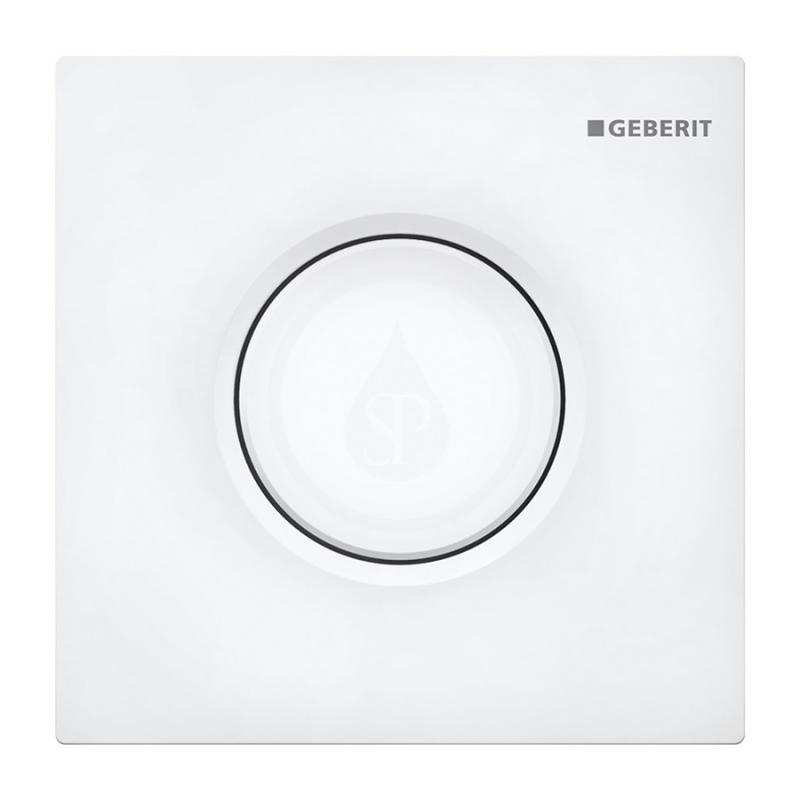

Geberit Splachovací systémy Pneumatické ovládání splachování pisoárů Typ 01, alpská bílá 116.011.11.5

Ovládání splachování pisoárů s pneumatickým ovládáním splachování

• k ručnímu ovládání splachování pisoárů
• pro instalační prvky Geberit pro pisoár s ovládáním zepředu
• pro instalační prvky Geberit pro pisoár s ovládáním shora
• k montáži do souprav pro hrubou montáž pro ovládání splachování pisoárů Geberit (od roku výroby 2009)

Vlastnosti

• ovládací tlačítko s pojistnou závorkou
• nastavení doby splachování se vzduchovými tryskami (pneumatické)
• nízká ovládací síla
• malý zdvihový pohyb
• ovládání splachování při uvolnění ovládacího tlačítka
• splachovací množství lze snížit přes regulační šroub soupravy pro hrubou montáž až na 0.5 l na spláchnutí
• skupina armatur II podle DIN 4109

Technické informace

• tlak při průtoku 100–800 kPa
• maximální zkušební tlak vody 1600 kPa
• maximální zkušební tlak vzduchu / inertního plynu 300 kPa
• relativní vlhkost vzduchu < 100 %
• maximální teplota vody 30 °C
• ovládací síla < 12 N
• výpočtový průtok 0,11 l/s
• minimální přetlak pro výpočtový průtok 100 kPa
• průtok při tlaku 1 bar bez omezovače průtoku 0,3l/s
• průtok při tlaku 1 bar s omezovačem průtoku 0,24l/s
• doba proplachování, rozsah nastavení 4/8/12 s

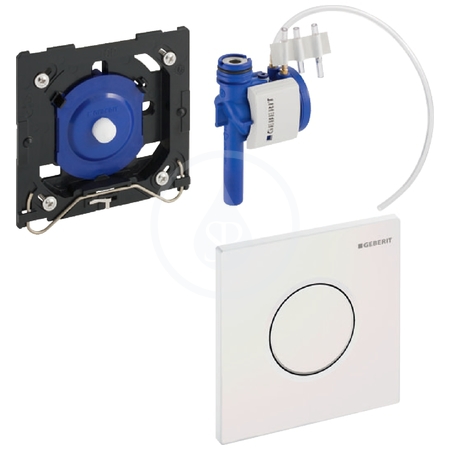

Rozsah dodávky

• ovládací tlačítko typ 01
• pneumatické spouštění splachování, předmontované na upevňovacím rámečku
• pneumatický ventil
• upevňovací materiál

 ilustrativní foto
